一、折彎種類有哪些？

01、V型折彎

02、R型折彎

03、壓平折彎

04、段差折彎

其中V折彎又包含以下三種：點接觸折彎、觸底折彎和沖壓折彎。

由于V型折彎在實際加工中運用的比較廣泛，那么今天我們主要講一講V型折彎中我們必須了解的事。

二、怎樣選擇下模V寬？

三、怎樣計算折彎所需壓力?

拿到加工圖紙后，要根據圖紙上的信息計算折彎所需的壓力。每次都要逐一計算，非常浪費時間。

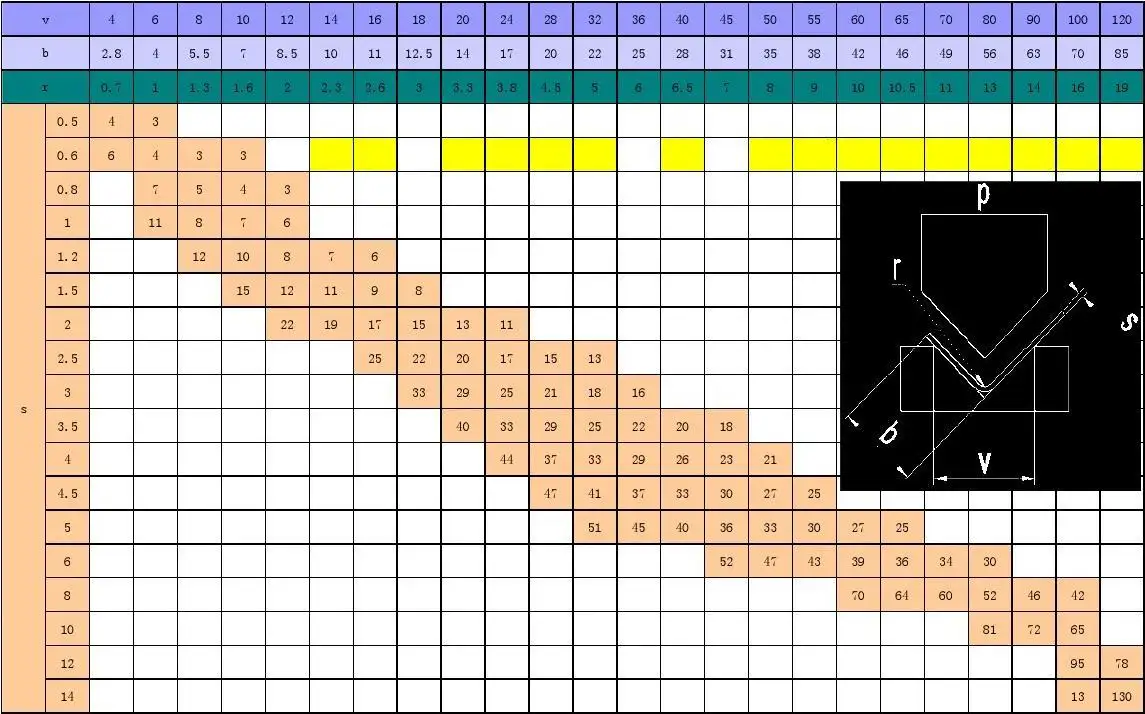

根據幾十年全世界的幾萬家客戶收集的加工數據總結了出下述的折彎壓力表。只需要對照下表，根據圖紙上的材料板厚和V寬就可以找出對應的折彎壓力，一目了然，非常方便。

在壓力表中選定材料的「板厚」（t）與折彎的「內側半徑」（ir）后，就可查詢到以下信息：

1）折彎1m此種材料時所需的壓力（ton/ｍ）

2）折彎時使用模具的V寬（ｍｍ）

3）可折彎的最小折彎邊長度（ｍｍ）

四、怎樣選擇下模？

選擇下模的3原則：

① 沖壓折彎時→需要下模V槽角度為90°的下模。

② 點觸式折彎、觸底折彎時→選擇下模的V槽角度為≤88°的下模。

③ 為了減輕工件傷痕→要選下模肩R、V寬較大的下模。

五、怎樣選擇上模？

① 沖壓折彎時→ 適宜選擇上模尖端角度為90°、尖端R為0.2-0.6mm的上模。

② 點觸式折彎、觸底折彎時→ 適宜選擇尖端角度為≤88°的上模。同時，下模的V槽角度要大于等于上模角度。

六、怎樣決定折彎順序？

選定折彎順序時，可將復雜形狀分割成簡單的形狀，這樣就會(huì )比較容易選定。

決定折彎順序的5大基本原則

① 從工件外側的折彎線開始折彎。

② 按由短到長的順序折彎。

③從中間立起部（中間折彎）開始折彎。

④能用相同配刀(模具種類)的一起折。

⑤有高折彎邊的折彎放到最后折。

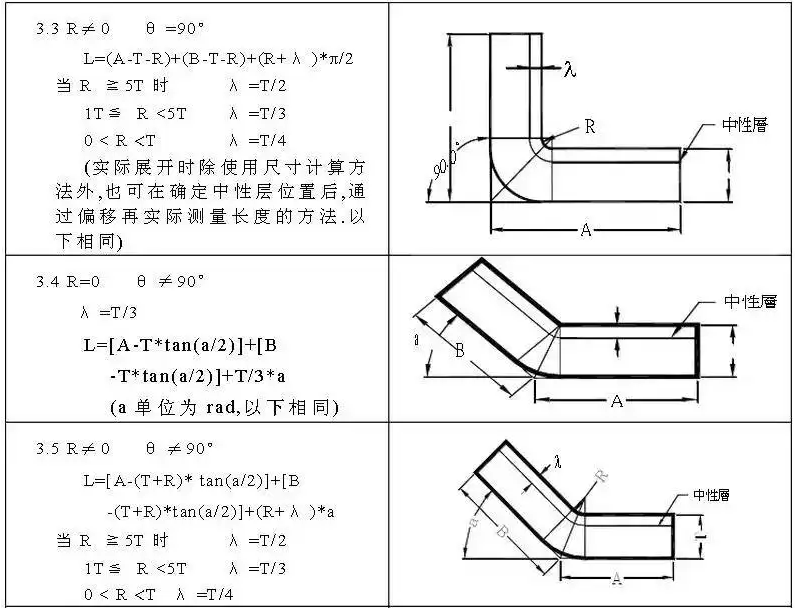

七、怎樣計算延伸率？

使用折彎控制系統NC的編程模式中的直接輸入或角度輸入時，需要根據折彎順序進行展開計算、并在NC中輸入L值，折彎邊尺寸等數據。

八、怎樣判斷能否進行加工？

折彎類型不同，判斷能否進行折彎的標準也不同。今天我們主要以V型折彎為例，判斷能否進行折彎。

影響因素1：V寬

1機器能力能否滿足所用V寬對應的壓力？

V寬：連接下模斜面上端兩點的距離。
V寬=6~8t（觸底折彎）

內R≤1/6V （內R≤1t~2t）

SPC材質每米所需的折彎壓力用P來表示：

P=68×t×t÷V

因此，我們需要注意以下2點。

1、所用折彎機的加工能力必須大于等于所選V寬對應的壓力。

2、折彎長度過長，可能超過折彎機的加工能力范圍。

影響因素2：最小折彎邊

1.折彎邊高度是否比Ｖ寬最小折彎邊高？

最小折彎邊：一般指，相對于90°折彎時所用的V寬，可進行折彎的最小折彎邊的高度。

最小折彎邊高度b來表示：b=V/1.4

因此，我們需要注意以下2點。

1、折彎邊高度必須大于V寬對應的最小折彎邊高度

2、如果折彎邊高度小于V寬對應的最小折彎邊高度，就需要選擇更小的V寬進行加工，因此可能產生所需壓力變大，換模次數變多等情況
